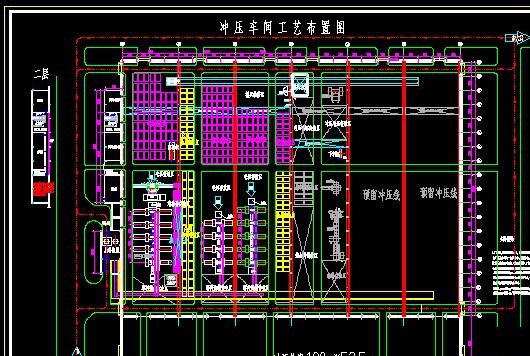

冲压车间工艺布置图CAD设计图

03-12  浏览次数:465次  栏目:综合建筑CAD图纸

  • 名称:冲压车间工艺布置图CAD设计图 下载
  • 类型:综合建筑CAD图纸
  • 授权方式:免费版
  • 更新时间:03-12
  • 下载次数:465
  • 大小:703 KB
  • 推荐度:2 星级
  • 编号: z867620
《冲压车间工艺布置图CAD设计图》简介

标签:综合建筑CAD图纸, 本站提供冲压车间工艺布置图CAD设计图免费下载,http://www.jzr88.com

厂房新建,采用门式钢结构屋架,车间起重机采用地面遥控操纵。
厂房(含起重机)一次建成6跨,每跨30米,共计宽度180m,西侧2跨预留2条冲压线。
东侧2跨为预留冲压线,每跨均为30米,厂房一期建成。
地面荷载:冲压毛坯存放区及模具存放区200kpa;道路及其他区域100kpa;
冲压件库全部为50Kpa。车间模具存放区地面采用钢板砖,其它地坪采用环氧石英砂地面。
冲压线电控柜布置在4.5m高的钢平台上,平台下存放端拾器,平台荷载4kpa。


,大小:703 KB
