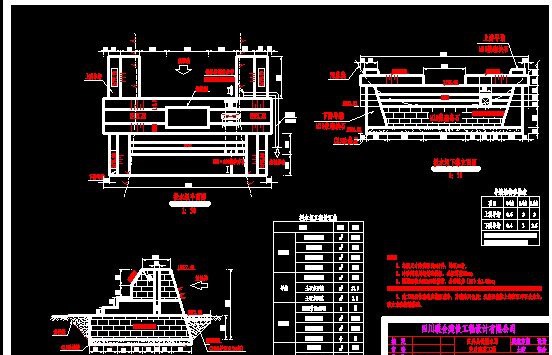

说明:
1、本图尺寸除高程以m计外，均以mm计。
2、冲沙闸采用钢筋砼提板，砼板厚度10cm；
3、所用PE管为PE100级管材，公称压力（PN）为1.0Mpa；
拦水坝坝后设置护坦，坝体背侧及导墙外表面均用M10砂浆抹面，保证其光滑；施工时坝体基础应挖至基岩，并清除风化层；坝基回填体上部应以碎石块为主，防止水流掏刷基础。
说明:
1、本图尺寸除高程以m计外，均以mm计。
2、冲沙闸采用钢筋砼提板，砼板厚度10cm；
3、所用PE管为PE100级管材，公称压力（PN）为1.0Mpa；
拦水坝坝后设置护坦，坝体背侧及导墙外表面均用M10砂浆抹面，保证其光滑；施工时坝体基础应挖至基岩，并清除风化层；坝基回填体上部应以碎石块为主，防止水流掏刷基础。
