四、楼板与地面
(一)楼板
楼板主要由三部分组成①楼面面层②楼板结构层③板底天棚。钢筋混凝土楼板是目前我国工业与民用建筑楼板的基本形式。近年来,出现了以压型钢板为底模的钢衬板楼板

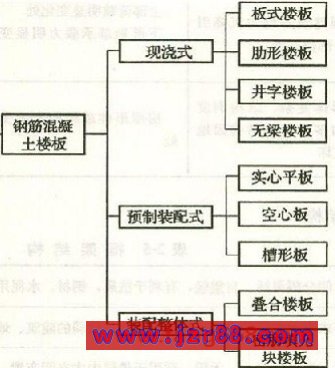

1、钢筋混凝土楼板按施工方式的不同可以分为三大类①现浇整体式②预制装配式③装配整体式,具体见下图

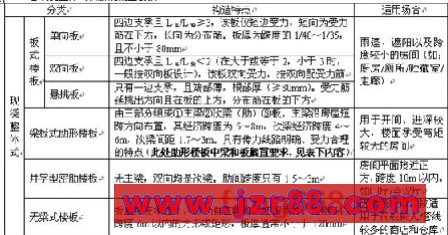

①现浇整体式钢筋混凝土楼板
肋形楼板中的梁和板在墙上的搁置要求:板的搁置长度不小于120mm,梁在墙上的搁置长度与梁高有关,梁高小于或等于500mm时,搁置长度不小于180mm;梁高大于500mm时,搁置长度不小于240mm。通常,次梁搁置长度为240mm,主梁搁置长度为370mm。当梁上荷载较大时,需要设置梁垫。

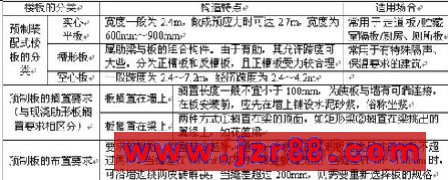

②预制装配式钢筋混凝土楼板:有两种①普通型②预应力型(常采用先张法建立预应力)
③装配整体式钢筋混凝土楼板
是指将楼板中的部分构件预制安装后,再通过现浇的部分连接成整体。可以分为叠合楼板和密肋填充块楼板。
叠合楼板:是由预制板和现浇钢筋混凝土层叠合而成的装配整体式楼板。预制板既是楼板结构的组成部分,又是现浇钢筋混凝土叠合层的永久性模板,现浇叠合层内应设置负弯矩钢筋,并可在其中敷设水平设备管线。
密肋填充块楼板:该楼板的密肋小梁有现浇和预制两种。现浇密肋填充块楼板以陶土空心砖、矿渣混凝土空心块等作为肋间填充块,然后现浇密肋和面板。
(二)地面构造
地面主要由面层、垫层和基层三部分组成,可考虑增设结合层、隔层、找平层、防水层等附加层。
